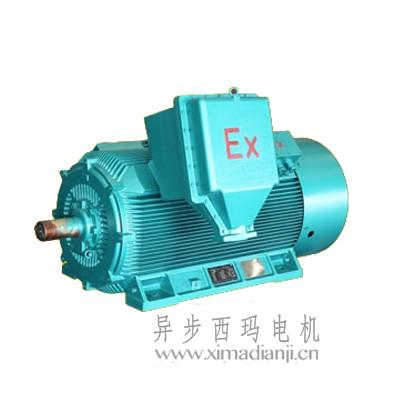

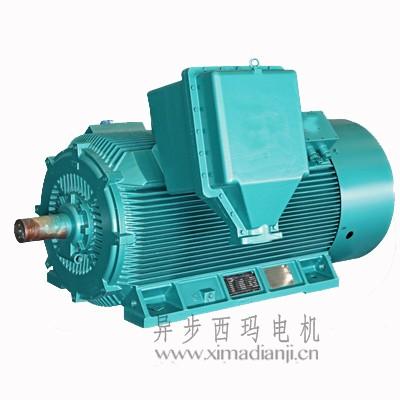

YB2/YBX2系列高压防爆电机

YB2/YBX2系列高压防爆电机

YB2/YBX2系列高压防爆电机概述
      西玛YB2、YBX2系列高压防爆电机是高压隔爆型三相异步电机(机座号355~560)是结合国外先进技术和公司长期以来生产高压中型电机的成功技术,采用最新设计手段和最新材料研发运用成果而开发的高端产品。
      本系列电机符合GB 755-2008《旋转电机 定额和性能》、GB 3836.1-2010《爆炸性环境 第1部分:通用要求》、GB 3836.2-2010 《爆炸性气体环境 第2 部分:由隔爆外壳“d”保护的设备 》的规定。防爆标志为ExdIIBT4 Gb适用于工厂用II类B级,温度组别为T4,设备保护级别为Gb级,可替代ExdIIAT4 Gb产品。
      本系列电机具有隔爆性能优良、可靠性高、结构紧凑、高效节能、安全环保、振动小、噪声低、安装维护方便等优点。
      本系列电机是新一代高压隔爆型三相异步电机,是YB560~710系列(IC511管冷结构)高压隔爆型三相异步电机的替代产品。
      西安泰富西玛YB2/YBX2系列高压防爆电机用于传动各种通用机械:如压缩机、水泵、破碎机、卷扬机、离心机、切削机床、运输机械等的理想传动设备,无论户内、户外,高原性气候或湿热型气候,YB2、YBX2系列高压隔爆型三相异步电机总能提供超越卓群的传动力,得到了用户的信赖和推崇。

YB2/YBX2系列高压防爆电机基本技术参数


      中 心 高:H355~560;
      额定电压:6kV、10kV;
      额定频率:50Hz;
      功率范围:185kW~1600kW;
      极    数:2P~8P;
      防护等级:IP54、IP55;
      绝缘等级:155(F)级;
      温升等级:B级(最大一档功率按F级考核);
      安装方式:IMB3;
      冷却方式:IC411;
      防爆级别:ExdⅡBT4 Gb。

YB2/YBX2系列高压防爆电机技术特点

      可靠性高、使用寿命长
      为了使电动机壳体满足GB 3836-2010新标准的1.5MPa水压的规定,通过先进的设计软件ANSYS对机座和端盖进行建模分析,机座采用高强度灰铸铁,端盖采用加强筋的高强度灰铸铁或钢板制造。
      为延长电动机使用寿命,电动机的机座、风扇等部件采用了先进的空气动力学设计,采用创新的双回路冷却理念,保证电动机内部温度均匀分布。灰铸铁机座和端盖,以及优质的耐腐蚀防护和表面喷漆,都可以保护电动机长期免受气候影响,有效延长电动机使用寿命。
      高效、节能
      YB2、YBX2 系列高压隔爆型三相异步电动机以其完善的设计、制造实现了高效节能的目标,与同功率同极数的YB560~710系列高压隔爆型电动机比较,效率平均提高0.8个百分点,节能效果显著,大幅度降低电动机运行成本。
      结构紧凑
      所有用户都希望其传动系统能可靠运行,并且不浪费宝贵的安装空间,西安泰富西玛电动机有限公司多年以来,通过在缩小电动机安装空间上下功夫,专注于实现电动机更小的尺寸、更高的性能和可靠性,并获得了成功,YB2 、YBX2系列高压隔爆型三相异步电动机很完美的实现了这些要求。


      低振动
      完善的转子动力学设计、创新性的生产工艺与高精度的动平衡相结合,保证了电动机更低的振动水平。YB2、YBX2系列高压隔爆型三相异步电动机不仅满足GB10068 标准对振动的要求,在大多数场合做到了超出标准的要求。
      低噪音
      更低的噪音、优化的风路设计离不开正确的风扇型式的选择,由于IC411 冷却方式的电动机外风路风阻较小,机座上散热筋间的气流主要沿轴向流动,因此将风扇和风扇罩设计成最佳的流线型,不仅提高风扇效率,还大大降低风扇噪音。
      内风扇由铝合金ZL101 铸造而成,可双向旋转。所有2极电动机外风扇均为轴流式风扇,只适于一种旋转方向。4极以上电动机外风扇采用盆式离心式风扇,由钢板件焊接而成,可双向旋转。
      机座及端盖的高强度结构以及定、转子槽配合的优化选择也都使得电动机具有更低的噪音水平。
      有效的冷却系统

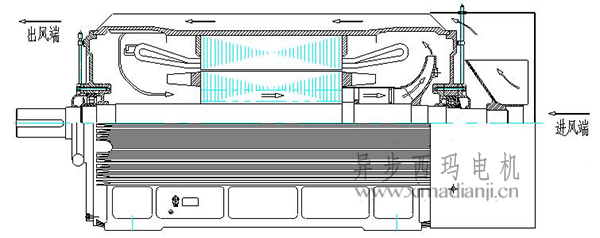

      YB2、YBX2系列高压隔爆型三相异步电动机有两个独立冷却风路(见图1):内冷却风路和外冷却风路,因损耗产生的大部分热量从定子铁心传递给机座,再被外部冷却空气带走,其余部分损耗产生的热量由内冷却回路传递给机座,再被外部冷却空气带走。
      外部风路的冷却气流吹过散热筋,由于机座缩腰,外部气流沿着散热筋从非传动端吹到传动端,能使气流达到较高的散热速度;接线盒安装在远离散热筋的位置上,不影响冷却空气的流动;定子绕组端部周围的机座内侧设有内散热筋;
      西安泰富西玛YB2/YBX2系列高压防爆电机传动端和非传动端端盖结构相同,H450及以下端盖内、外表面带有散热筋。这些措施对充分散热起到很大作用。
      内部风路的冷却是通过非传动端的内风扇使空气流过转子通风孔,在机座与端盖的内散热筋外的气流发生严重紊流,受到彻底的二次冷却,机座起到内、外空气热交换的作用,被冷却的空气朝着与外部冷却空气相同方向,通过机座内4个通风管道返回传动端,使电动机的散热比较均匀,达到内、外风路的优化设计。
