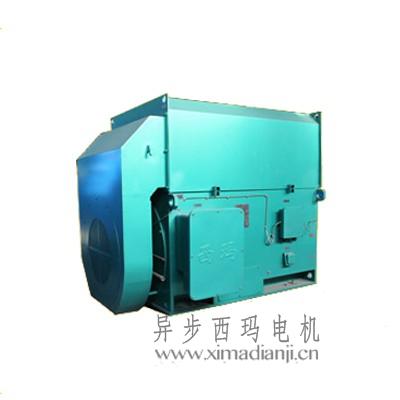

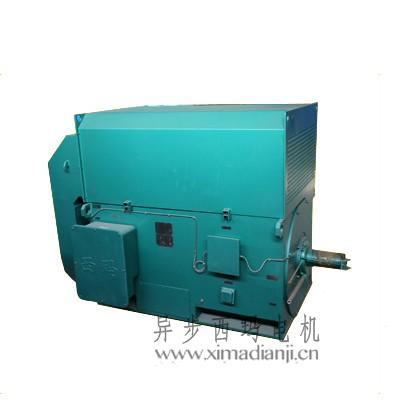

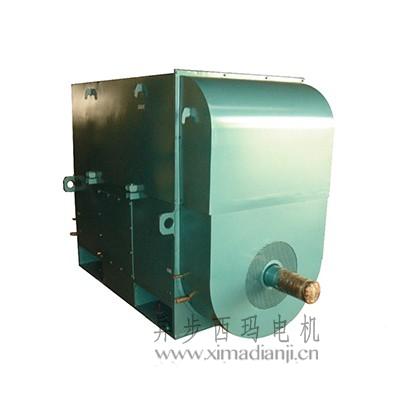

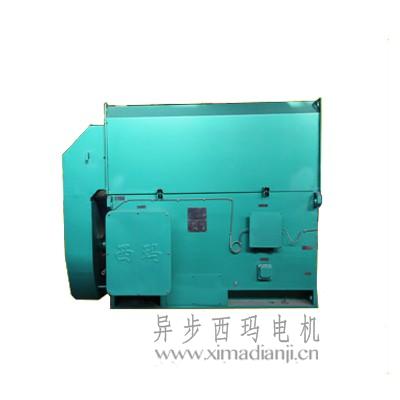

 YKK、YXKK系列高压三相异步电动机产品(机座号355~630)

 产品概述:

本系列产品是在原YKK系列高压三相异步电动机的基础上进行优化设计的,将功率档提高。该系列产品具有结构紧凑、重量轻、高效、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。

电动机基本安装型式为卧式带底脚(IMB3),在正常工作条件下,电动机的工作制为连续工作制(S1);环境空气温度:-15℃~+40℃;海拔高度:不超过1000m。

本样本所涵盖的电机的基本数据如下:

——机座号:355mm~630mm;

——同步转速:3000r/min、1500 r/min 、1000 r/min、750 r/min 、600 r/min、500 r/min;

——额定电压:6kV、10kV(也可按订货要求制造其它电压的电动机);

——额定频率:50Hz(也可按订货要求制造60Hz的电动机(2极电机除外));

——功率范围:185KW~3150kW。

该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。

结构特点

电动机采用箱形结构,机座由钢板焊接成箱形,重量轻、刚度好。电机顶部安装空-空冷却器,并带有进出风温表。

定子采用外装压结构,定子绕组采用155(F)级绝缘材料,10kV电动机采用可靠的防电晕措施,绕组端部有可靠的固定及绑扎,并采用真空压力浸渍无溶剂漆工艺(VPI)处理,因此电动机的绝缘性能好,机械强度高,防潮能力强,使用寿命长。

鼠笼转子有铸铝和铜条两种结构,采用先进可靠的铸铝工艺或焊接工艺制造而成,并经过动平衡校验,因此电动机运行平稳可靠。机座号355~500电机和机座号560~630电机2~8极鼠笼转子全部为铸铝结构,机座号560~630电机10极及以上全部为铜条转子。

轴承采用滚动轴承和滑动轴承两种形式,由电动机功率大小和转速高低而定,其防护等级为IP54或IP55,滚动轴承设有不停机注排油装置。

主接线盒置于电动机右侧(从轴伸端看),也可按用户要求置于左侧,接线盒的内外均设有单独的接地端子,功率≥2000kW时,电机设有中性点接线盒。

在定子绕组、轴承等重要部位加设测温装置,便于远距离监控,以保证电动机安全可靠地运行。

采用的标准

GB 755-2008 旋转电机 定额和性能(idt IEC60034-1:1993)

GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类(eqv IEC 60034-7:2001)

GB/T 1993-1993 旋转电机冷却方法(eqv IEC60034-6:1991)

GB/T 4772.2 旋转电机尺寸和输出功率等级 第2部分: 机座号355-1000 和凸缘号1180-2360(idtIEC 60072-2:1990)

GB/T 4942.1-2006 旋转电机整体结构的防护等级(IP代码)(idt IEC60034-5:2000)

GB 10068-2008 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值(idt IEC60034-14:2007)

GB 10069.3-2008 旋转电机噪声测定方法及限值 第3部分:噪声限值(neq IEC60034-9)

额定电压及额定频率

电动机额定电压有6kV、10kV两种,电源的额定频率为50Hz。

热分级及温升限值

电动机的绝缘等级为155(F)级,按130(B)级考核时温升限值为80K。

轴承结构形式及温度限值

轴承结构分为滚动轴承和滑动轴承两种结构,具体采用何种结构形式,详见外形及安装尺寸数据表,滑动轴承结构正常产品为强制润滑,也可根据需要制成自润滑。滑动轴承强制润滑时,轴承报警值为80℃,停机值为85℃,滚动轴承和滑动轴承自润滑时,轴承报警值为90℃,停机值为95℃。

防护等级

电机的防护等级可制成: IP54、IP55。

冷却方式

电动机的冷却方式为IC611。

气候防护类型及使用环境条件

湿热型,有气候防护场所(TH);湿热型,无气候防护场所(THW);

干热型,有气候防护场所(TA);干热型,无气候防护场所(TAW);

热带型,有气候防护场所(T);热带型,无气候防护场所(TW);

户外防轻腐蚀型(W);

户外防中等腐蚀型(WF1);

户外防强腐蚀型(WF2);

户内防中等腐蚀型(F1);

户内防强等腐蚀型(F2);

上述防护类型标注于电动机型号的最后面,例如:YKK560-4WF1。

接线方式

Y形接法。

电缆引入装置

电机正常情况下提供橡套电缆装置,可根据用户需要提供钢管布线装置或铠装电缆装置。

工作制

工作制均为S1连续工作制。

性能指标容差

效率η:-10%(1-η);

功率因数cosφ:-(1-cosφ)/6  ;

最小绝对值0.02;

最大绝对值0.07;

堵转电流:电流保证值的+20%;

堵转转矩:转矩保证值的-15%;

最小转矩:转矩保证值的-15%;

最大转矩:转矩保证值的-10%。

现场运行条件

1  海拔高度不超过1000m。

2 最高环境空气温度不超过40℃。

3 最低环境空气温度不低于-15℃,带滑动轴承或空水冷却电动机的最低环境温度应不低于0℃。

4 电压及频率的容差值:

电动机可以在电压为额定值的±5%以内,频率为额定值的±2%以内连续运行,并实现其基本功能,但其性能与额定电压和频率时的性能可能呈现某些差异,温升可能较额定电压和频率时高。

电动机可以在电压为额定值的±10%以内,频率为额定值的+3%~-5%以内运行,并实现其基本功能,但其性能与额定电压和频率时的性能可能呈现某些差异,温升可能较额定电压和频率时高。

电动机的其余电气运行条件按GB755。

起动要求

被传动机械为水泵、风机类设备时,起动时必须满足用户的电网应保证电动机在起动过程中的电动机端电压不低于额定电压的85%。

在上述条件下,电动机允许在实际冷状态下连续起动两次,或者在电动机热状态下起动一次,电动机在两次起动之间应自然停车,额外的再次起动电动机应在停机1h以后。

负载联接

   通常电动机与被驱动负载采用弹性联接。
